Hvordan forbedrer en solinverter-induktor effektivitet, stabilitet og levetid i moderne PV-systemer

A solar inverter induktorer en af ​​de mest kritiske magnetiske komponenter i fotovoltaiske (PV) invertersystemer. Det påvirker direkte konverteringseffektivitet, harmonisk forvrængning, termisk ydeevne og langsigtet pålidelighed. I moderne vedvarende energiapplikationer, hvor effektivitetsstandarderne bliver stadig strengere, kan valg af det rigtige induktordesign forbedre systemets overordnede ydeevne betydeligt.

Denne dybdegående guide udforsker, hvordan solcelle-inverter-induktorer virker, hvorfor de betyder noget i højfrekvente omskiftningsmiljøer, hvordan materialer og design påvirker ydeevnen, og hvordan producenter som f.eks.JASNlevere avancerede magnetiske løsninger til krævende solcelleapplikationer.

Indholdsfortegnelse

• 1. Hvad er en Solar Inverter Inductor?
• 2. Hvorfor er det vigtigt i moderne PV-systemer?
• 3. Arbejdsprincip i solcelle-invertere
• 4. Nøgledesignparametre og tekniske specifikationer
• 5. Kernematerialer og deres indvirkning på effektiviteten
• 6. Termisk styring og pålidelighed
• 7. Tilpasning og applikationsscenarier
• 8. Sådan vælger du den rigtige Solar Inverter Inductor
• 9. Fælles udfordringer og løsninger
• 10. FAQ

1. Hvad er en Solar Inverter Inductor?

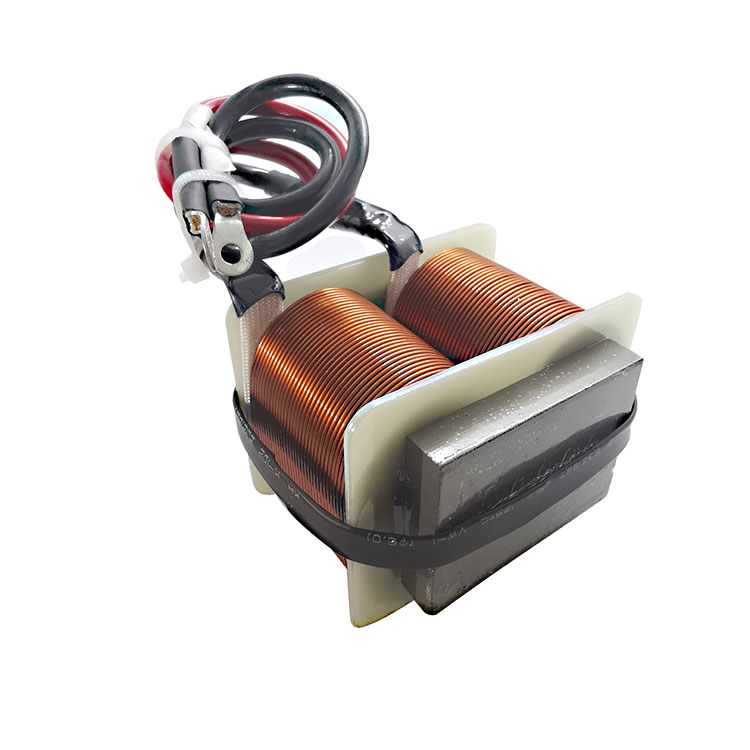

En solinverter-induktor er en passiv magnetisk komponent designet til at lagre elektrisk energi i et magnetfelt og frigive den på en kontrolleret måde under koblingsoperationer. Det er almindeligt anvendt i DC-DC boost-konvertere og DC-AC-invertertrin inden for fotovoltaiske systemer.

Enkelt sagt udglatter induktoren strømflowet, undertrykker krusning og reducerer elektromagnetisk interferens (EMI). Uden det ville solcelle-invertere opleve ustabilt output, for store harmoniske og effektivitetstab.

• Energilagring under skiftecyklusser
• Nuværende krusningsreduktion
• Harmonisk filtrering
• Forbedret bølgeformkvalitet
• Forbedret systemstabilitet

2. Hvorfor er det vigtigt i moderne PV-systemer?

Solenergisystemer fungerer under variable sollysforhold, hvilket betyder, at spænding og strøm svinger konstant. Inverteren skal konvertere denne variable jævnstrøm til stabil AC-udgang, der er kompatibel med netstandarder.

Solar inverter-induktoren spiller en afgørende rolle i:

1. Forøgelse af lav jævnspænding til krævede busniveauer
2. Opretholdelse af kontinuerlig strømtilstand (CCM)
3. Opfylder harmoniske regler for nettet
4. Sikring af langsigtet komponentpålidelighed

Efterhånden som den globale udbredelse af vedvarende energi stiger, er højeffektive magnetiske komponenter ikke længere valgfrie - de er obligatoriske for et konkurrencedygtigt solcelleinverterdesign.

3. Arbejdsprincip i solcelle-invertere

I en typisk PV-invertertopologi fungerer induktoren inden for højfrekvente omskiftningskredsløb. Når strømafbryderen tændes, lagres energi i den magnetiske kerne. Når kontakten slukker, overføres lagret energi til belastningen.

Energilagringsformel:

E = 1/2 × L × I²

Hvor:

• L = Induktans
• I = Aktuel

Denne cykliske lagrings- og frigivelsesproces muliggør spændingsregulering og rippelundertrykkelse, som er grundlæggende for effektiv DC-AC-konvertering.

4. Nøgledesignparametre og tekniske specifikationer

5. Kernematerialer og deres indvirkning på effektiviteten

Valg af kernemateriale har direkte indflydelse på ydeevnen i solcelle-inverter-induktorer.

Ferritkerne

• Lavt kernetab ved høj frekvens
• Ideel til kompakte inverterdesigns

Pulveriseret jernkerne

• Højere mætningsfluxtæthed
• Velegnet til højstrømsanvendelser

Nanokrystallinsk kerne

• Ultralavt kernetab
• Høj permeabilitet
• Fremragende termisk stabilitet

Avancerede producenter somJASNfokus på optimeret magnetisk design for at reducere både kobber- og kernetab, hvilket forbedrer inverterens effektivitet ud over 98 %.

6. Termisk styring og pålidelighed

Solcelle-invertere fungerer ofte i barske udendørs miljøer. Forhøjede temperaturer fremskynder nedbrydning af isolering og reducerer levetiden.

Effektive termiske strategier omfatter:

• Lavt DCR-viklingsdesign
• Højtemperaturisoleringsmaterialer
• Optimeret kernegeometri
• Indkapsling til fugtbeskyttelse

Korrekt termisk design sikrer 10-20 års driftssikkerhed, der matcher PV-modulernes levetid.

7. Tilpasning og applikationsscenarier

Solar inverter induktorer bruges i:

• Invertere til boliger på taget
• Kommercielle strenginvertere
• Centrale invertere i brugsskala
• Hybride energilagringssystemer
• Off-grid solcellesystemer

Tilpasningsmuligheder kan omfatte:

• Brugerdefinerede induktansværdier
• Særlige kernematerialer
• Højstrømsviklingsstrukturer
• Kompakte mekaniske dimensioner

8. Sådan vælger du den rigtige Solar Inverter Inductor

Trin-for-trin valgvejledning:

1. Bestem driftsfrekvensen
2. Beregn den nødvendige induktans
3. Identificer maksimal strøm- og bølgetolerance
4. Vurder termiske forhold
5. Bekræft mætningsmargen
6. Kontroller overensstemmelse med EMI-standarder

At arbejde med erfarne udbydere af magnetiske løsninger sikrer optimal designintegration.

9. Fælles udfordringer og løsninger

10. FAQ

Q1: Hvad sker der, hvis induktoren mættes?

Mætning får induktansen til at falde kraftigt, hvilket fører til strømspidser, overophedning og potentiel invertersvigt.

Q2: Kan jeg bruge en standard induktor til solcelle-inverter-applikationer?

Ikke anbefalet. Solar inverter induktorer skal håndtere høj strøm, høj frekvens og barske miljøer.

Q3: Hvordan påvirker induktansværdi ripple?

Højere induktans reducerer bølgestrøm, men øger størrelse og omkostninger. Optimal balance er påkrævet.

Q4: Hvad er den typiske effektivitetspåvirkning?

Korrekt magnetisk design kan forbedre den samlede invertereffektivitet med 1-3 %, hvilket er væsentligt i brugsskala.

Konklusion

En solinverter-induktor er langt mere end en passiv komponent - den er et præstationsdefinerende element i moderne solcelleanlæg. Fra effektivitet og bølgeundertrykkelse til termisk pålidelighed og netoverholdelse, dets design har direkte indflydelse på systemets succes.

Samarbejde med erfarne producenter somJASNsikrer præcisionsteknik, optimerede magnetiske materialer og skræddersyede løsninger skræddersyet til dine inverterkrav.

Hvis du designer næste generation af solcelle-invertere og har brug for højtydende magnetiske komponenter,kontakt osi dag for at diskutere dine projektkrav og opdage, hvordan avancerede solinverter-induktorer kan hæve dit systems ydeevne.
