Hvad er en toroidal induktor, og hvorfor er det vigtigt i moderne elektronik?

Toroidale induktorerer en af ​​de mest effektive og mest udbredte passive komponenter i moderne elektroniske systemer. Deres unikke ringformede kernedesign giver overlegen magnetisk indeslutning, reduceret elektromagnetisk interferens og høj energieffektivitet sammenlignet med traditionelle induktorer. Denne artikel undersøger, hvad en toroidal induktor er, hvordan den virker, hvorfor den er vigtig i kraftelektronik, og hvordan man vælger den rigtige type til forskellige applikationer. Den fremhæver også almindelige udfordringer, applikationer fra den virkelige verden og praktiske designovervejelser for at hjælpe ingeniører, købere og produktudviklere med at træffe informerede beslutninger.

Indholdsfortegnelse

• 1. Forståelse af Toroidal Induktor Grundlæggende
• 2. Hvordan en toroidal induktor virker
• 3. Vigtige fordele i forhold til konventionelle induktorer
• 4. Kernematerialer og deres indvirkning
• 5. Real-World Applications
• 6. Sådan vælger du den rigtige toroidale induktor
• 7. Almindelige problemer og fejlfinding
• 8. Toroidal vs. andre induktortyper
• 9. Designovervejelser for ingeniører
• 10. Fremtidige tendenser inden for induktorteknologi
• 11. Ofte stillede spørgsmål
• 12. Konklusion
• 13. Producentinformation og kontakt

1. Forståelse af Toroidal Induktor Grundlæggende

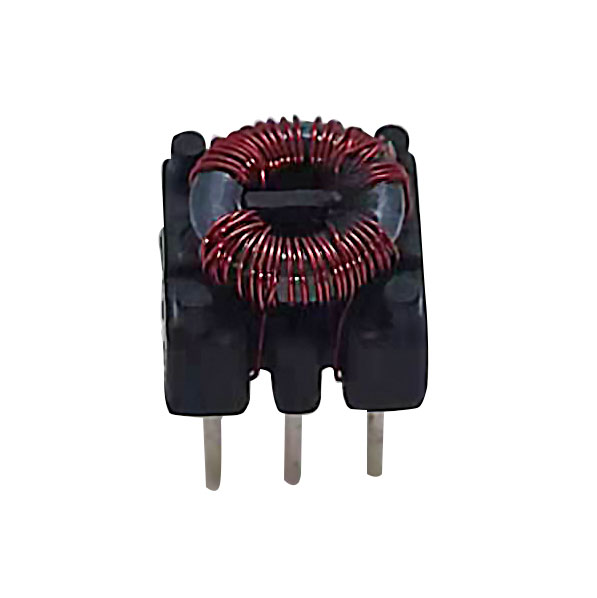

En toroidal induktor er en type induktor formet som en donut eller ring (toroide). Den består af en cirkulær magnetisk kerne omviklet med kobbertråd. Når elektrisk strøm flyder gennem ledningen, genereres et magnetisk felt inde i kernen, der lagrer energi i form af magnetisme.

I modsætning til traditionelle magnetspoler er magnetfeltet i et toroidformet design stort set begrænset i kernen. Denne unikke egenskab reducerer energitab og elektromagnetisk interferens (EMI) markant, hvilket gør den ideel til højtydende elektroniske kredsløb.

Enkelt sagt er en toroidal induktor designet til at:

• Opbevar energi i et magnetfelt
• Filtrer elektrisk støj
• Stabilisere strømstrømmen i kredsløb

2. Hvordan en toroidal induktor virker

Arbejdsprincippet for en toroidal induktor er baseret på elektromagnetisk induktion. Når vekselstrøm (AC) strømmer gennem spolen, genererer den et skiftende magnetfelt i den toroidale kerne. Dette skiftende felt inducerer en modsat spænding, kendt som induktans.

Kernens lukkede sløjfeform sikrer, at det meste af den magnetiske flux forbliver inde i materialet, hvilket reducerer lækage og forbedrer effektiviteten.

De vigtigste arbejdsfaser omfatter:

1. Strøm løber gennem viklingen
2. Magnetisk felt dannes inde i toroid
3. Energi lagres i magnetisk flux
4. Modstand mod aktuelle ændringer stabiliserer kredsløbsadfærd

Denne kontrollerede energilagring og frigivelse er det, der gør toroidale induktorer essentielle i strømreguleringssystemer.

3. Vigtige fordele i forhold til konventionelle induktorer

Toroidale induktorer foretrækkes i mange industrier på grund af deres overlegne elektriske og fysiske egenskaber. Nedenfor er de vigtigste fordele:

• Høj effektivitet:Reduceret energitab på grund af minimal lækageflux.
• Lav elektromagnetisk interferens:Magnetisk felt er indeholdt i kernen.
• Kompakt design:Højere induktans i en mindre fysisk størrelse.
• Bedre termisk ydeevne:Lavere varmeudvikling under belastning.
• Stærk magnetisk kobling:Effektiv energioverførsel mellem viklinger.

Disse fordele gør toroidale induktorer særligt nyttige i strømforsyninger, lydudstyr og industriel elektronik.

4. Kernematerialer og deres indvirkning

Ydeevnen af ​​en toroidal induktor afhænger i høj grad af dens kernemateriale. Forskellige materialer tilbyder forskellige magnetiske egenskaber og frekvensresponser.

5. Real-World Applications

Toroidale induktorer er meget udbredt på tværs af flere industrier på grund af deres effektivitet og pålidelighed.

• Switch-mode strømforsyninger (SMPS)
• Lydforstærkere og signalfiltrering
• Telekommunikationsudstyr
• El-køretøjs strømsystemer
• Invertere til vedvarende energi (sol og vind)
• Industrielle automationssystemer

I hver af disse applikationer spiller evnen til at reducere EMI og forbedre energieffektiviteten en afgørende rolle for systemets stabilitet og ydeevne.

6. Sådan vælger du den rigtige toroidale induktor

Valg af den korrekte toroidale induktor kræver omhyggelig overvejelse af elektriske og mekaniske parametre.

Nøglevalgsfaktorer omfatter:

• Induktansværdi:Skal matche kredsløbskravene
• Nuværende vurdering:Bør håndtere spids- og kontinuerlig strøm
• Kernemateriale:Baseret på frekvens- og effektivitetsbehov
• DC modstand:Lavere modstand forbedrer effektiviteten
• Driftsfrekvens:Skal stemme overens med systemdesign

Ingeniører balancerer ofte størrelse, omkostninger og ydeevne, når de vælger komponenter til optimeret kredsløbsdesign.

7. Almindelige problemer og fejlfinding

På trods af deres pålidelighed kan toroidale induktorer stå over for visse driftsmæssige udfordringer.

• Mætning:Opstår, når strømmen overstiger kernegrænserne
• Overophedning:Forårsaget af for høj strøm eller dårlig ventilation
• Støjproblemer:Ofte på grund af forkert vikling eller afskærmning
• Mekanisk stress:Kan beskadige viklinger under installationen

Korrekt design og termisk styring kan reducere disse problemer betydeligt.

8. Toroidal vs. andre induktortyper

9. Designovervejelser for ingeniører

Ved integrering af toroidale induktorer i elektroniske systemer skal ingeniører overveje flere designaspekter:

• Vikletæthed og isoleringskvalitet
• Termiske spredningsveje
• Magnetiske mætningstærskler
• PCB-layout for at reducere EMI-kobling
• Mekanisk monteringsstabilitet

Et veldesignet system sikrer langsigtet pålidelighed og optimal elektrisk ydeevne.

10. Fremtidige tendenser inden for induktorteknologi

Efterspørgslen efter kompakte, højeffektive elektroniske systemer fortsætter med at drive innovation inden for induktorteknologi. Fremtidige udviklinger omfatter:

• Avancerede nanokrystallinske materialer til ydeevne med ultralavt tab
• Miniaturiserede højfrekvente toroidale designs
• Integration med smarte strømmoduler
• Forbedrede varmebestandige viklingsmaterialer

Disse fremskridt vil understøtte næste generations applikationer såsom elektrisk mobilitet, smarte net og AI-drevne industrielle systemer.

11. Ofte stillede spørgsmål

Q1: Hvad gør toroidale induktorer mere effektive?
Deres magnetiske design med lukket sløjfe minimerer fluxlækage, hvilket forbedrer effektiviteten.

Q2: Kan toroidale induktorer bruges i højfrekvente kredsløb?
Ja, især når du bruger ferrit eller nanokrystallinske kerner.

Q3: Er toroidale induktorer dyre?
De kan koste lidt mere end grundlæggende induktorer, men tilbyder bedre ydeevne og pålidelighed.

Spørgsmål 4: Hvilke industrier bruger mest ringformede induktorer?
Kraftelektronik, bilindustrien, telekommunikation og vedvarende energi.

Spørgsmål 5: Hvordan reducerer jeg støj i toroidale induktorer?
Korrekte viklingsteknikker, afskærmning og korrekt materialevalg hjælper med at reducere støj.

12. Konklusion

Toroidale induktorer er en kritisk komponent i moderne elektronik, der tilbyder uovertruffen effektivitet, kompaktitet og elektromagnetisk ydeevne. Deres evne til at stabilisere strøm og reducere interferens gør dem essentielle i alt fra forbrugerelektronik til avancerede industrielle systemer. At forstå deres struktur, arbejdsprincipper og udvælgelseskriterier giver ingeniører og købere mulighed for at optimere systemets ydeevne effektivt.
