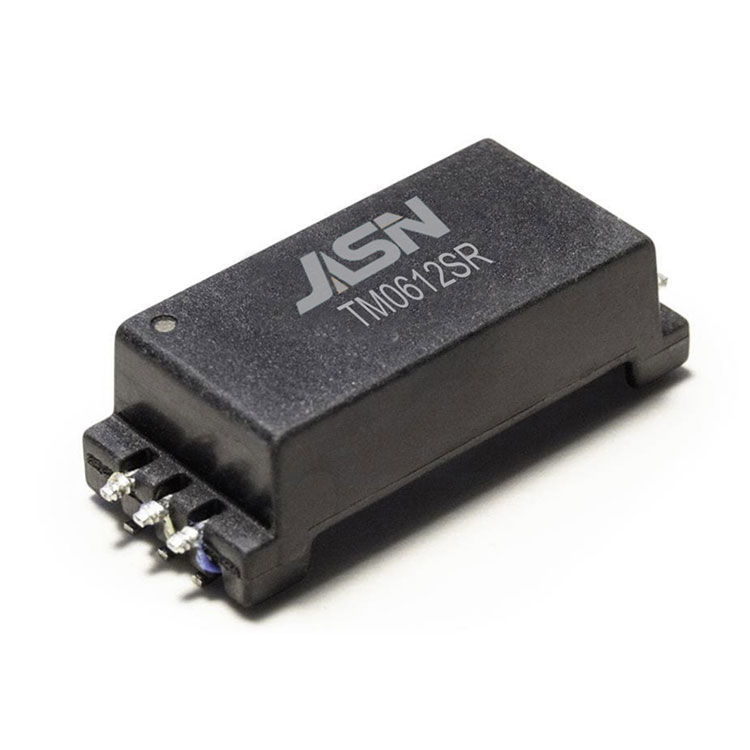

Signal BMS Transformer

OCL:

150uH ~ 450uH. @100KHz/0,1V (-40C til +125C)

Hi-Pot:

8000VDC 1mA 2sek

Drejningsforhold:

1:1±2 %

Lækageinduktans::

0,5uH Max @100KHz/0,1V

DCR:

0,45 ohm Maks. @Transformer side

0,80ohm Max.@CM chokerside

Indføringstab:

-1,2dB Max 4MHz

Afkasttab:

-6dB min @4MHz (Z out= 100Ω)

CMRR:

-50dB Typ @1- 100MHz

Design konstruktion:

Forstærket isolering i henhold til IEC62477-1, IEC60664-1.IEC62368-1;

Arbejdsspænding op til 1500VDC; Krybeafstand>15mm, Clearanceafstand>14mm.

Forureningsgrad Ⅱ, materialegruppe CTI Ⅰ; Overspændingskategori Ⅲ, op til 2 km over havets overflade. UL afventer.
