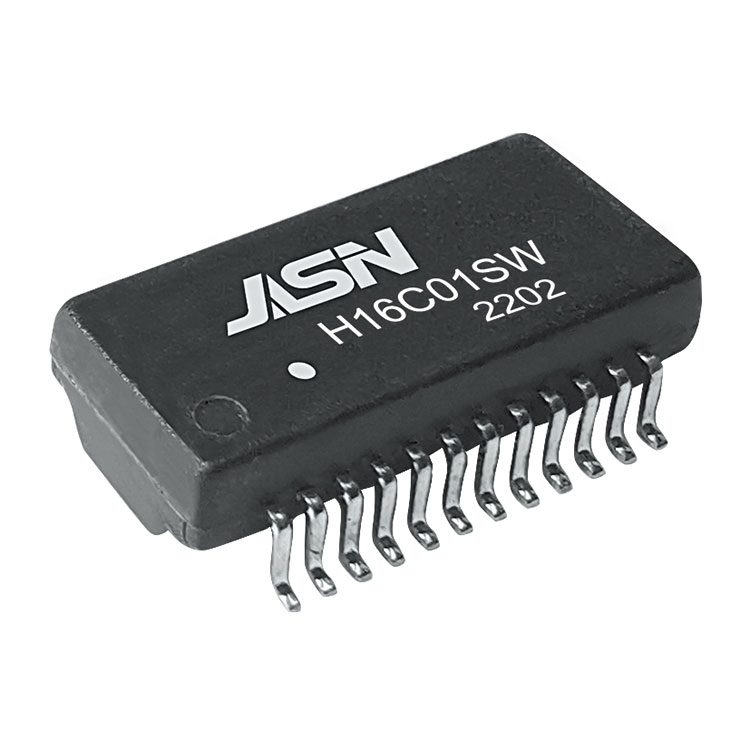

10/100Base-T Pulse Transformer

JASN er en professionel producent af pulstransformatorer, du kan være sikker på at købe 10/100Base-T pulstransformator fra vores fabrik, og vi vil tilbyde dig den bedste eftersalgsservice og rettidig levering. PN H16C01SW kan understøtte midlertidig anvendelse i industrien. JASN Part Number Krydsreference: Pulse PN HX1188NL

Model: H16C01SW

Model:H16C01SW

Download PDF

Produkt beskrivelse

JASN som den professionelle producent vil vi gerne give dig10/100Base-T Pulse Transformer. Og vi vil tilbyde dig den bedste eftersalgsservice og rettidig levering.

Feature

Kompatibel med IEEE 802.3u-standarden.
Overhold RoHS-kravene.
Velegnet til End-span PoE-applikationer med 350mA strømkapacitet
Driftstemperaturområde: -40â til +85â.
Opbevaringstemperaturområde: -40â til +105â.

Elektriske specifikationer @ 25â

OCL:	350uH Min. @100KHz/0,1V med 8mA DC Bias
Hi-POT:	1500VAC 1mA 2S
Drejningsforhold:	1:1±3 %
LK:	0,5uH Max @100KHz/0,2V
Cw/w	35PF Max @100KHz/0,2V
D.C.R:	1,2 ohm Maks
Indføringstab:	1-100MHz: -1,0dB Maks
Cross Talk:	1-100MHz: -30dB Min
Afkasttab:	1-30 MHz	40 MHz	50 MHz	60-80MHz	80-100MHz
	-18dB Min	-14,4dB Min	-13,1dB Min	-12dB min	-10dB min
