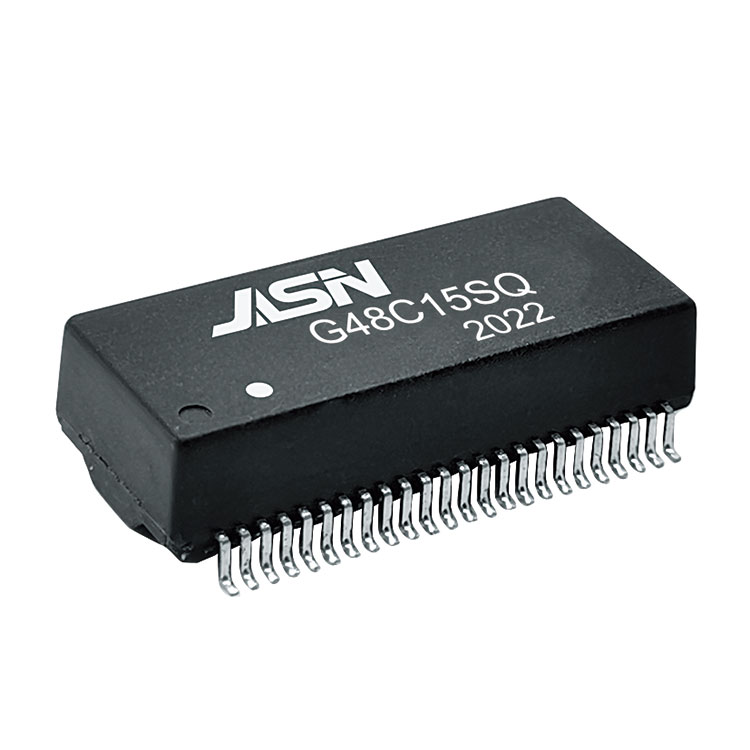

1000M signaltransformer

OCL:

350uH Min. @100KHz/0,1V med 8mA DC Bias

280uH Min. @100KHz/0,1V med 21mA DC Bias

Hi-POT:

6000V overspænding 10/700us

Drejningsforhold:

1:1±3 %

LK:

0,5uH Max @100KHz/0,2V

Cw/w

35pF Max @100KHz/0,2V

D.C.R:

1,2 ohm Maks

Indføringstab:

1-100MHz: -1,0dB Maks

Cross Talk:

30 MHz

60 MHz

100 MHz

-40dB Min

-35dB Min

-30dB min

Afkasttab:

1-30 MHz

40 MHz

50 MHz

60-80MHZ

80-100MHZ

-18dB Min

-14,4dB Min

-13,1dB Min

-12dB min

-10dB min
