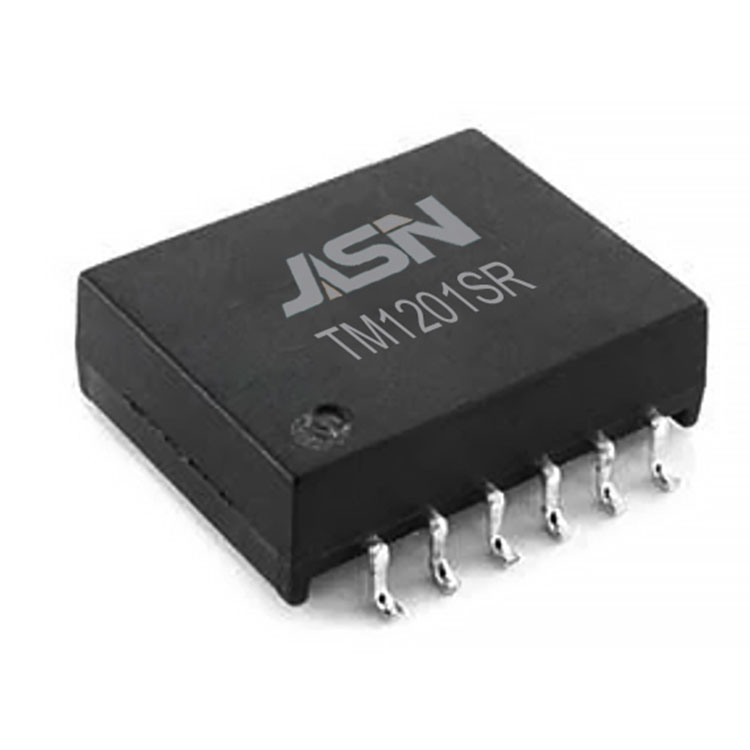

Dual Channel BMS Transformer

OCL:

150uH ~ 450uH. @100KHz/0,1V (-40C til +125C)

Hi-Pot:

4300VDC 1mA 60Sek

Drejningsforhold:

1:1±2 %

Lækageinduktans::

0,5uH Max @100KHz/0,1V

DCR:

0,45 ohm Maks. @Transformer side

0,85ohm Max.@CM chokerside

Indføringstab:

-0,25dB Max 4MHz

Afkasttab:

-22dB min @4MHz (Z out= 100Ω)

CMRR:

-35dB min @1-200MHz

Design konstruktion:

Forstærket isolering i henhold til IEC62477-1, IEC60664-1.IEC62368-1;

Arbejdsspænding op til 1600VDC; Krybeafstand>10 mm, frigangsafstand>14 mm.

Forureningsgrad Ⅱ, materialegruppe CTI Ⅰ; Overspændingskategori Ⅲ, op til 2 km over havets overflade. UL afventer.
